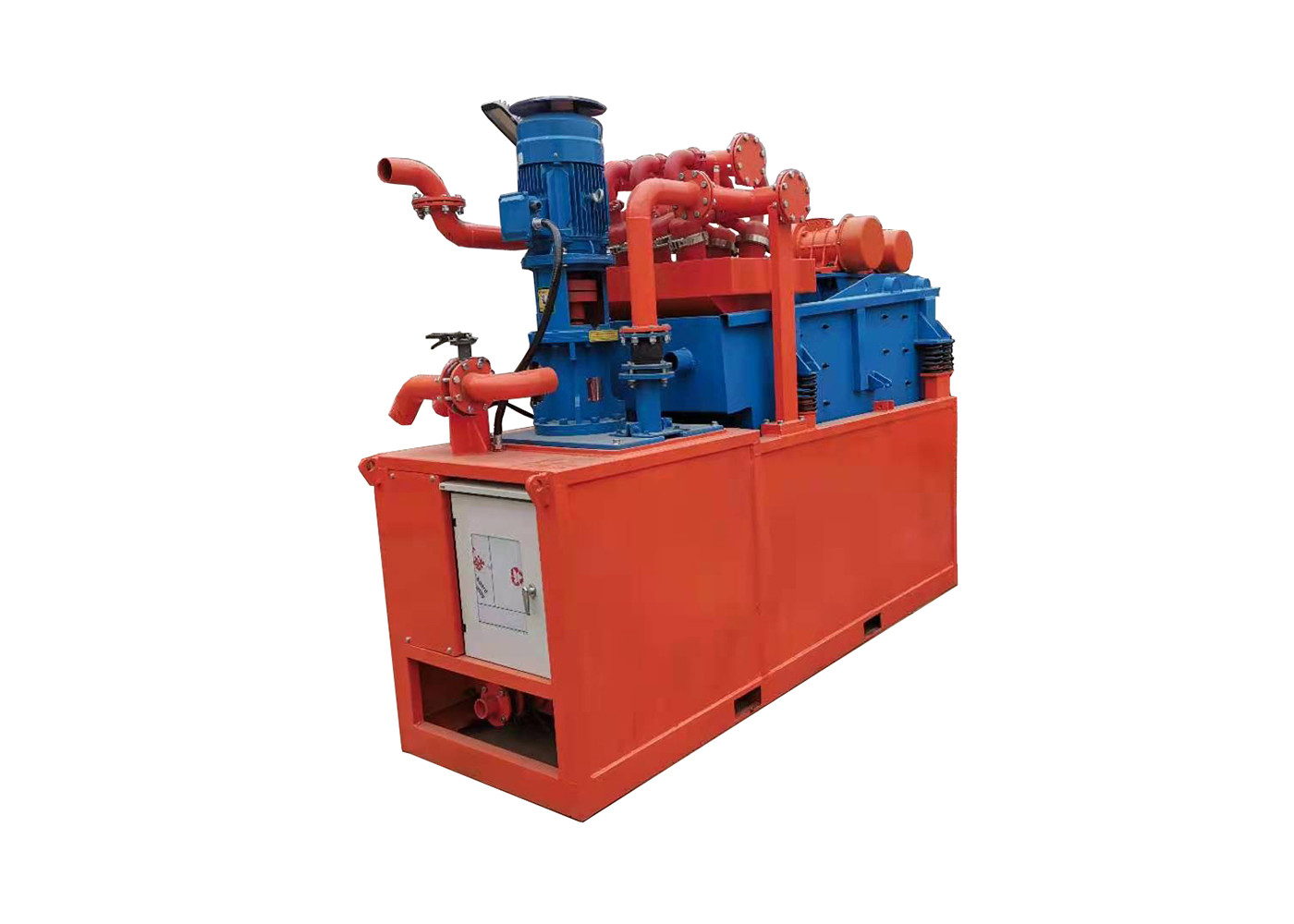

Sistem sirkulasi lumpur HDD 200m ³/ H Sistem sirkulasi lumpur daya tinggi 8 kerucut 40 kW
pengantar
Dalam sistem daur ulang lumpur lengkap, shale shaker adalah peralatan tahap pertama untuk kontrol padatan dan pembersihan lumpur.Shale shaker untuk kontrol padatan adalah perangkat yang menghilangkan serbuk bor dari cairan pengeboran saat bersirkulasi dan mengebor.Dengan menggunakan layar wire mesh yang berbeda, pengocok gerak linier dapat secara maksimal menghilangkan serbuk bor dan memulihkan lumpur pengeboran yang berharga kembali ke sistem lumpur untuk perawatan selanjutnya.
Parameter produk
| Model |
CSJ-FN-30C |
CSJ-FN-60C |
CSJ-FN-120C |
CSJ-FN-200C |
| Kapasitas (m3/jam) |
30 |
60 |
120 |
200 |
| Pompa bubur |
Model |
DC-EHM-1.5C |
DC-EHM-3C |
DC-EHM-3C |
DC-EHM-4C |
| Daya (Kw) |
7.5 |
11 |
22 |
37 |
| Tekanan (MPa) |
1.0~2.0 |
| Pengocok serpih |
Daya (Kw) |
1.5 |
2 |
3 |
3 |
| Gaya getaran (KN) |
30 |
40 |
60 |
60 |
|
Layar
ukuran (mm)
|
KE ATAS |
1400X600 |
1700x700 |
1900X1000 |
2100x1200 |
| Turun |
1400X600 |
1700x700 |
1900X1000 |
2100x1200 |
| Model Kerucut |
FN-100 |
FN-150 |
| Nomor Kerucut |
3 |
6 |
12 |
8 |
| Ukuran pemisahan (μm) |
10-30 |
| Daya Total (KW) |
9 |
13 |
25 |
40 |
| Sistem Max.Size(mm) |
1650X1450X2150 |
2000X1600X2250 |
2170X2000X2400 |
2400*2300*2400 |
| Berat sistem (Kg) |
1200 |
1900 |
2500 |
3500 |
Penggunaan dan Penerapan
Pengocok serpih cairan pengeboran adalah peralatan kontrol padatan utama dalam sistem kontrol padatan cairan pengeboran.
Pengocok serpih menyaring cairan pengeboran dengan potongan dalam jumlah besar, memisahkan partikel padat berukuran besar, dan mengirimkan cairan pengeboran ke peralatan pemisah berikutnya.
Shale Shaker memiliki keunggulan struktur sederhana, kinerja andal, kapasitas pembuangan besar, masa pakai lama, dan perawatan sederhana.
Struktur dan Prinsip Operasi
Pengocok serpih terdiri dari tangki pengumpanan, pangkalan, kotak penyaringan, dan motor bergetar dll. Enam pegas isolasi menopang kotak penyaringan di pangkalan. Tiga layar jala yang sama atau berbeda dipasang pada permukaan kerja kotak penyaringan.
Setelah menyerap pencapaian terbaru dalam mesin penyaringan di dalam dan luar negeri dan mengintegrasikan titik-titik kuat dari getaran lingkaran dan bujursangkar, pengocok serpih sangat meningkatkan kecepatan membawa potongan bor dan meningkatkan kuantitas cairan pengeboran melalui layar, sehingga menghindari penempelan pada layar .Pengocok serpih menggunakan motor getaran tahan ledakan ganda sebagai sumber getaran, dan membentuk gerakan bujursangkar dengan aksi motor getaran rotasi pembalikan.Ini terutama berlaku dalam kondisi kerja dengan fluktuasi stratigrafi.Keunggulannya menjadi lebih jelas karena cairan pengeboran memiliki viskositas yang jauh lebih tinggi.

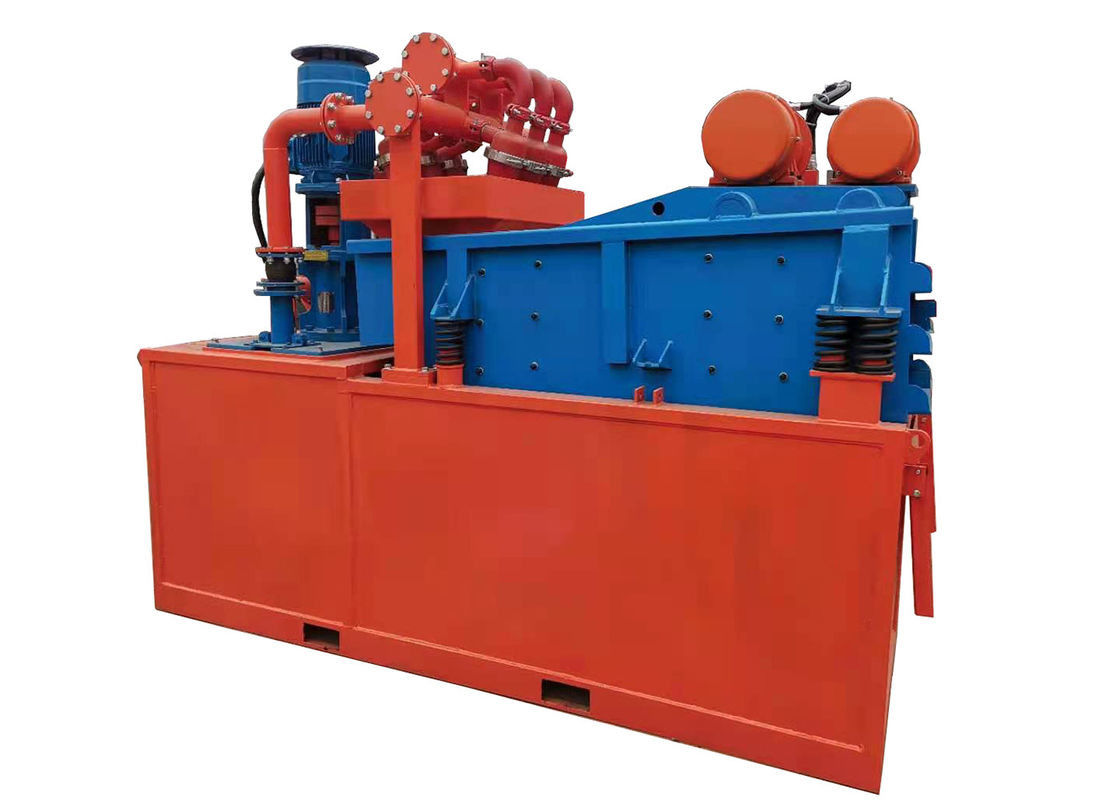

Pertunjukan Gambar
Proses pengolahan sistem pemulihan lumpur yang ekonomis
Dari mesin kerja (atau tangki sedimentasi) dengan pompa lumpur
(1) Lumpur yang tersedot melewati tangki penimbunan lumpur dari shale shaker
(2) Saringan getar memasuki sistem pemulihan lumpur (3) Partikel kasar dalam bubur limbah disaring, lalu masuk ke tangki penyimpanan bubur (4), (5) Sedot dari tangki untuk menghilangkan lumpur dengan energi kinetik tertentu dari desander di sepanjang pipa (6) Saluran masuk bubur disuntikkan secara tangensial, dan lumpur halus dikeluarkan dari nosel tetes di ujung bawah hidrosiklon ke layar bergetar (3) Di layar halus atas.Setelah penyaringan dan penyaringan saringan halus, bahan terak halus yang relatif kering dipisahkan, dan bubur yang melewati saringan halus kembali ke tangki penyimpanan bubur lagi(4) Di dalam.Tapi siklon (6) Lumpur bersih yang diolah memasuki tangki penyimpanan perantara dari pipa limpahan siklon (7) Dan kemudian diangkut keluar sepanjang pipa outlet bubur atau dikembalikan ke tangki penyimpanan bubur
(4).Selama sirkulasi lumpur, pelampung permukaan cairan antara tangki penyimpanan perantara dan tangki penyimpanan bubur (8) Jaga agar permukaan cairan dalam tangki penyimpanan bubur tetap konstan.Setelah jumlah keluaran lumpur dari tangki penyimpanan bubur lebih besar dari yang disediakan, pelampung level cairan akan turun dengan penurunan level cairan.
Pada saat ini, lumpur di tangki penyimpanan tengah akan dipindahkan ke tangki penyimpanan bubur melalui pipa pengisian bubur terbuka, dan permukaan cairan akan naik dan pulih ke keadaan semula;Jika pasokan bubur lebih besar dari keluaran, tangki penyimpanan bubur akan meluap untuk mencegah luapan.Ketika kualitas lumpur yang lebih tinggi diperlukan, proses penyortiran lumpur di dalam siklon dapat diulangi dengan mengurangi umpan bubur total.
Trenggiling (Cina) Construction Machinery Co., Ltd. adalah produsen bor dengan peralatan pengujian lengkap dan kekuatan teknis yang kuat.Produk kami memiliki jangkauan luas, kualitas tinggi, harga terjangkau, dan pengiriman tepat waktu, yang banyak digunakan di ladang minyak, pengeboran, ladang non-penggalian dan industri lainnya.Produk kami diakui secara luas dan dipercaya oleh pengguna, dan dapat memenuhi kebutuhan ekonomi dan sosial yang selalu berubah.Ke
Kami menyambut pelanggan baru dan lama dari semua lapisan masyarakat untuk menghubungi kami untuk hubungan bisnis masa depan dan kesuksesan bersama!
FAQ:
1. Bagaimana cara memesan produk?
A: Silakan kirimkan pertanyaan dengan deskripsi item detail atau dengan nomor Model.
2. Bagaimana dengan kemasan umum?
A: Jika tidak ada permintaan pengepakan khusus, kami akan menganggapnya sebagai pengepakan normal kami.Pertama dalam karton kecil, lalu masukkan ke dalam karton yang lebih besar bersama-sama untuk memastikan barang selesai.
3. Dapatkah saya mengharapkan produk yang berkualitas?
J: Ya.teknologi produksi yang matang memastikan kualitas memenuhi permintaan internasional.
4. Bagaimana cara mengecek produk yang Anda inginkan?
A: Jika memungkinkan, lampirkan satu gambar referensi untuk menghindari kesalahpahaman atau tautan apa pun dari situs web kami untuk pemahaman yang lebih baik.
5. Bagaimana cara mengontrol kualitas?
A: Kami memiliki tim QC berpengalaman kami sendiri, akan ada pemeriksaan ketat dan pengujian untuk setiap pesanan sebelum pengiriman keluar.
6. Waktu pengiriman cepat:
A: Biasanya dibutuhkan 25 hari untuk produksi. Hanya 3 atau 5 hari jika kami memiliki stok ukuran permintaan Anda.
7. Harga kompetitif:
A: Pabrik kami dapat menyediakan Anda harga terendah karena penjualan langsung ke pelanggan tanpa distributor!
