Kapasitas: | 50-240 /jam (200-1000GPM) | Tahap Pemisahan: | 2 tahap / 3 tahap |
---|---|---|---|
Disesuaikan: | Ya | Volume Tangki: | 5-30 |
Kekuatan total: | 25-184 Kw | Area Layar: | 2.2-8.4 |
Berat keseluruhan: | 5,5-20 ton | Dimensi Transportasi Darat (mm): | Disesuaikan |
Cahaya Tinggi: | 20t 1000GPM sistem daur ulang lumpur HDD tanpa parit,Mesin Layar Bergetar 20t,sistem daur ulang lumpur HDD 1000GPM |
Unit Daur Ulang Lumpur Pengeboran HDD Tanpa Parit 1000 GPM
Unit Daur Ulang Lumpur Pengeboran HDD, Sistem Proses Lumpur
pengantar
Sistem daur ulang lumpur HDD dirancang untuk rig Horizontal Directional Drilling ( HDD ).
Menurut permintaan lumpur pengeboran, sistem pemulihan lumpur HDD dapat mencakup shaker shale shaker, desander cyclone, centrifuge desilter, tangki lumpur, mixer lumpur, pistol lumpur, pompa pengiriman, dll. Ukuran lubang layar tergantung pada kinerja serpih shaker, yang cocok untuk aliran lumpur dan pemisahan lumpur pengeboran dengan persyaratan lumpur yang berbeda.
Fitur struktur utama
1. Produktivitas dan kinerja yang baik: kapasitas produksi sistem hingga 240m3 / jam (1000gpm), yang dapat memenuhi persyaratan pengolahan lumpur dalam proyek tanpa parit skala besar.
2. Semua bagian peralatan terhubung dengan cepat, mudah dibongkar dan menghemat waktu.
3. Kolektor debu siklon poliuretan tahan aus yang tinggi sama dengan merek internasional, yang dapat digunakan selama lebih dari 3800 jam, dengan masa pakai yang lama dan dapat dipertukarkan.
4. Lampu tahan ledakan dapat memenuhi persyaratan konstruksi malam, yang mudah dioperasikan dan aman.
Parameter produk
Disesuaikan | YA |
Kapasitas | 50-240 /jam (200-1000 GPM) |
Area Layar | 2.2-8.4 |
Tahap Pemisahan | 2 tahap / 3 tahap |
Volume Tangki | 5-30 |
Kekuatan Total | 25-184 Kw |
Berat keseluruhan | 5,5-20 ton |
Dimensi Transportasi Darat (mm) | disesuaikan |
Bahan layar | poliuretan |
Siklon (mm) | 250 -900 |
bahan impeller | Cr26 |
Aplikasi | Pengeboran |
Spesifikasi | Dapat disesuaikan sesuai kebutuhan |
Model | CSJ-FN-30C | CSJ-FN-60C | CSJ-FN-120C | CSJ-FN-200C | |
Kapasitas (m3/jam) | 30 | 60 | 120 | 200 | |
Pompa lumpur | Model | DC-EHM-1.5C | DC-EHM-3C | DC-EHM-3C | DC-EHM-4C |
Daya (Kw) | 7.5 | 11 | 22 | 37 | |
Tekanan (MPa) | 1.0~2.0 | ||||
Shale shaker | Daya (Kw) | 1.5 | 2 | 3 | 3 |
Gaya getaran (KN) | 30 | 40 | 60 | 60 | |
Layar ukuran (mm) |
KE ATAS | 1400X600 | 1700x700 | 1900X1000 | 2100x1200 |
Turun | 1400X600 | 1700x700 | 1900X1000 | 2100x1200 | |
Model Kerucut | FN-100 | FN-150 | |||
Nomor kerucut | 3 | 6 | 12 | 8 | |
Ukuran pemisahan (m) | 10-30 | ||||
Daya Total (KW) | 9 | 13 | 25 | 40 | |
Ukuran Maks. Sistem (mm) | 1650X1450X2150 | 2000X1600X2250 | 2170X2000X2400 | 2400*2300*2400 | |
Berat sistem (Kg) | 1200 | 1900 | 2500 | 3500 |
Prosedur Kerja Sistem Daur Ulang Lumpur HDD
1. Ada lubang bor di setiap sisi lubang pengeboran, satu set pompa lumpur vertikal akan dipasang di atas lubang lumpur untuk memberi makan shale shaker.Layar shale shaker akan memisahkan stek pengeboran dan keluar, bagian cairan akan jatuh ke perangkap pasir melalui lubang layar.
2. 1 atau 2 atau 3 set siklon desander duduk setelah pengocok serpih, satu set pompa sentrifugal akan memberi makan siklon desander untuk pemisahan fase kedua, padatan dari desander akan dibuang ke layar pengocok atau kotak pemotong secara langsung dan cairan mengalir dari desander akan mengalir ke kompartemen desander.
3. Sejumlah siklon desilter akan duduk setelah desander untuk pemisahan padatan halus, padatan yang keluar dari desilter akan dibuang ke layar pengocok atau kotak stek, cairan dari desilter akan jatuh ke kompartemen desilter.
4. Sebuah pompa pencampur duduk di tangki selip untuk pemindahan lumpur pengeboran dan memasukkan lumpur ke dalam hopper lumpur untuk pencampuran lumpur baru dengan bahan kimia baru.Hopper pencampur dapat duduk di atas tangki atau tangki selip sesuai permintaan klien.
Keuntungan
1. Desain modular, tapak kecil, konfigurasi dan pemasangan fleksibel sesuai dengan kebutuhan pelanggan.
2. Pelat samping tangki lumpur dirancang untuk bergelombang dan menahan beban, yang lebih aman dan dapat menahan lebih banyak beban.
3. Pemasangan dan pembongkarannya sederhana dan nyaman bagi personel pengeboran untuk sering berpindah.
4. Sistem ini mengadopsi kontrol listrik terpusat, yang mudah dioperasikan.
5. Semua peralatan dirancang agar tahan korosi dan tahan aus dengan masa pakai yang lama.
6. Ini beradaptasi dengan kondisi operasi pengeboran yang keras dan memiliki fungsi tahan dingin, tahan panas, tahan ledakan, tahan bocor, tahan korosi dan tahan hujan.

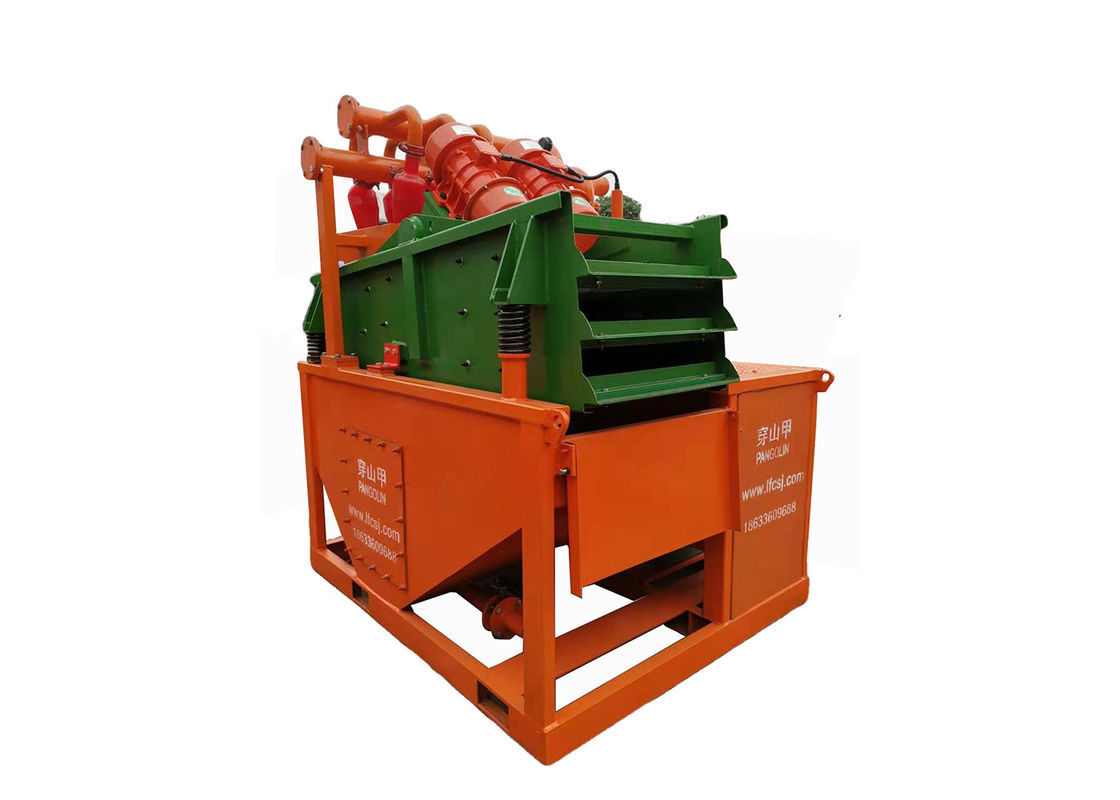

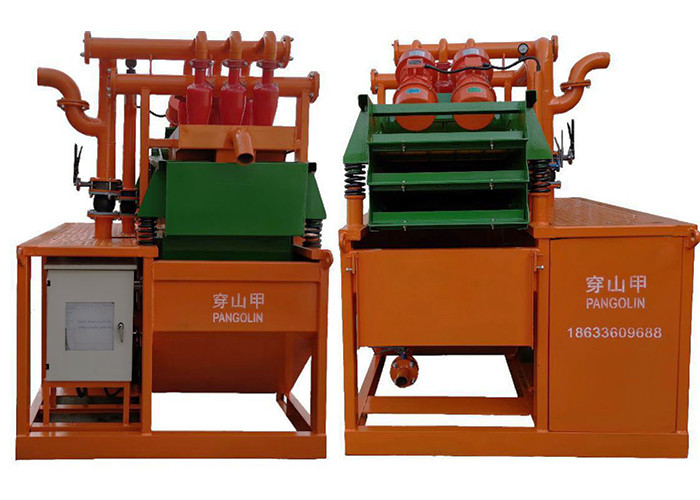

Pertunjukan Foto
Trenggiling (Cina) Construction Machinery Co., Ltd. adalah produsen bor dengan peralatan pengujian lengkap dan kekuatan teknis yang kuat.Produk kami memiliki jangkauan luas, kualitas tinggi, harga wajar, dan pengiriman tepat waktu, yang banyak digunakan di ladang minyak, pengeboran, ladang non-penggalian, dan industri lainnya.Produk kami dikenal luas dan dipercaya oleh pengguna, dan dapat memenuhi kebutuhan ekonomi dan sosial yang selalu berubah.Ke
Kami menyambut pelanggan baru dan lama dari semua lapisan masyarakat untuk menghubungi kami untuk hubungan bisnis masa depan dan kesuksesan bersama!
